塑料造粒代加工_塑料造粒代加工_佳德智能装备科技有限公司  塑料造粒机配置单JDL-65D双螺杆水拉条机组

一、系统机组技术参数

Ⅰ、机器颜色:主机为公司标色；电柜为电脑色

Ⅱ、造粒工艺：双螺杆计量式喂料——-JDL-65D双螺杆挤出机---—液压板式换网器——拉条机头----5米不锈钢水槽-----打水机----吹干机----龙门切粒机-----振动筛----成品料仓------25公斤自动称重系统------主机采用：PLC控制

Ⅲ、作业物料：PE+防锈母料

  产    量：200-300公斤/小时（作业条件不同，产量稍有不同）

二、机组配置

（一）双螺杆喂料系统

1)双螺杆喂料机； 电机功率：1.5kw；“杰特或罗宾康”变频调速器；

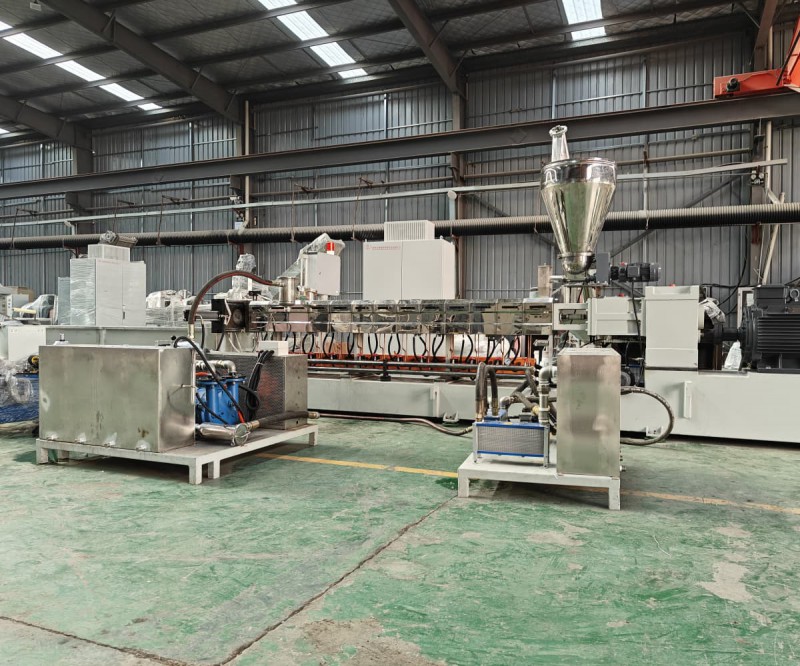

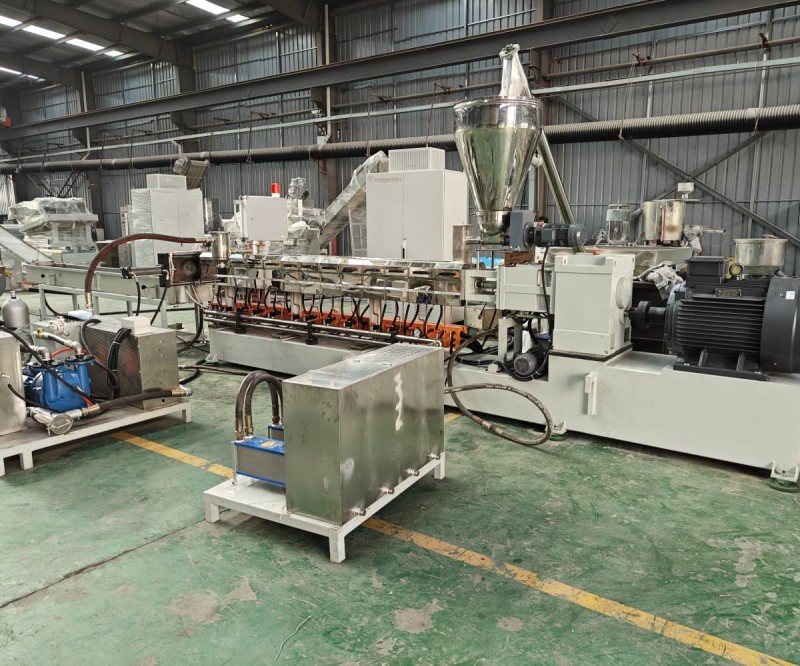

（二）JDL-65D双螺杆挤出机

    1、D型高扭矩减速箱高扭减速箱，减速及扭矩分配部分合为一体，结构紧凑；输出轴转速：600rpm；输入轴转速：1480rpm；滚针轴承选择日本“IKO”，轴承减速扭矩分配系统的径向轴承均为日本NSK轴承；齿轮采用优质合金材料，精度按ISO1328-1995圆柱齿轮精度制造，齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整，保证齿轮强度，齿向载荷均匀，强度高，噪音低，振动低；润滑油型号为：150#中负荷齿轮油（油品需客户自购）

   2 .齿轮箱冷却系统

1)减速箱冷却系统；油泵功率：0.75kw；采用板式冷却器，3平方

3、主机

1）交流电机；功率：90kw“蒙特或杰特”永磁电机，比普通电机节能：10%-15% 变频器采用：杰特或罗宾康变频调速器

4、螺杆:特殊螺杆

1）直径：φ62.4mm；长径比52:1；螺杆为积木式结构；分为输送螺块、混炼螺块、捏合螺块以及反旋螺块；螺杆组件串联式排列组合；

2）芯轴：采用高韧性、高抗弯、高强度的优质合金钢40CrNiMoA，调质硬度HB300-350；螺纹元件与芯轴为渐开线联接；强度高，承载负荷大，拆装组合方便；

3）螺纹元件材质为优质高速工具钢6542，高温真空淬火热处理；整体硬度：HRC60-64；螺杆元件通过加工中心制作，由曲面成型磨加工；

5、料筒

1）材质：45#钢为基体，∞内孔采用优质双合金整体衬套；共十三节，L=240mm/节，第一节筒体为进料筒体,第六为自然排气；第十一节筒体为抽真空;其余筒体为闭口筒体,筒体采用软水冷却；

2）加热区段：进料区不加热，其他采用优质铸铝或红外线加热器。第二三区加热器功率加大

6、水冷却系统

1）水泵泵电机功率：0.75kw；自动控水电磁阀；手动阀用铜闸阀控制；加大水流量，

2）不锈钢冷却水箱，水箱里面带净化功能，板式冷却器2个,每个3平方

3）不锈钢水箱必须要放-30度防冻液（防冻液乙二醇）

7.水循环真空泵：

1)水循环真空泵5.5KW,真空泵采用环保冷却系统（环保型：发明专利号：CN201911312115.3）不需要接外循环水冷却，不用徘外水；采用闭环循环系统，

2）不锈钢冷却水箱，水箱里面带净化功能（新款）

 8、液压板式换网：

1）换网器，板式过滤自动换网器，流量截面为圆形；

2）液压缸、液压站等一套，采用YA-N46抗磨46#液压油；（油品需客户自行采购）

9、机头装置：（采用：75机口模：19条）

1) 热电偶与压力传感器分开安装，分别用于检测温度和压力

（三）水拉条辅机

     1）水槽：一台，L=5米，加宽加深，槽体为不锈钢材质；水槽与吸干机过度体一件；不锈钢材质，

    2）不锈钢打水机一台，电机功率：0.37KW，不锈钢结构，风机功率：2.2KW

    3）吹干机：一台，功率3kw；与物料接触件均为不锈钢材质。

4）龙门切粒机：壹台，功率4kw，变频调速；切粒机动刀刀口采用钨钢材质

5）加长振动筛：一台，L=2.5m，电机采用:震动专用电机;震动量可以调节大小:电机功率率:0.55KW两台;振动筛筛网采用三层分离物料;大孔直径φ8mm，小孔直径φ2.5mm，不锈钢材质，振动筛出厂时；振动量调节到小；

6）风吹成品料仓：一套，1m³料仓一件，不锈钢材质；采用φ130mm不锈钢管联接；4kw物料输送风机；
