弹性体造粒代加工_弹性体造粒代加工_佳德智能装备科技有限公司JDL-65D双螺杆水下造粒机组

一、系统机组技术参数

Ⅰ、机器颜色:主机为公司标色；电柜为电脑色

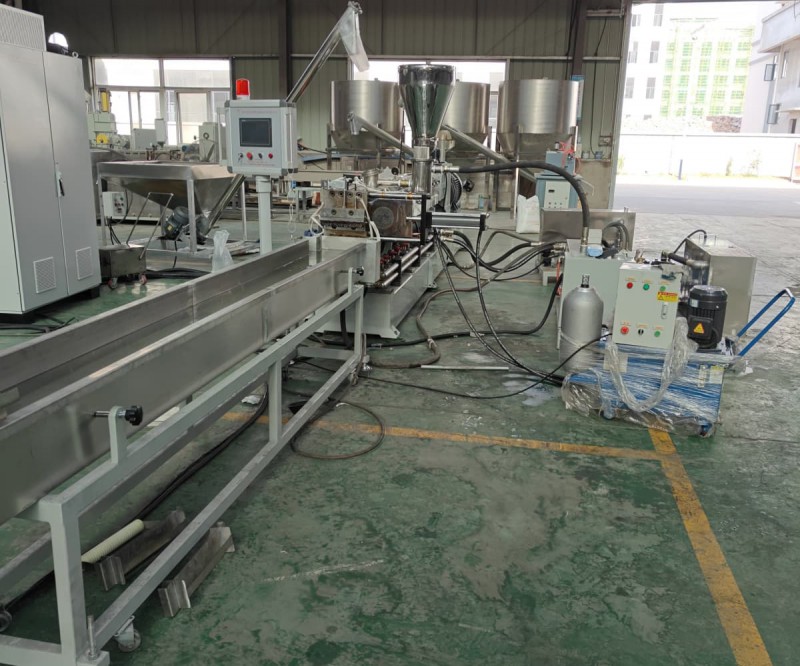

Ⅱ、造粒工艺：300升高混机------螺旋上料机-----双螺杆计量式喂料——-JDL-65D双螺杆挤出机------液压板式换网——--液压柱式排料装置------水下切模头------水泵------18米不锈钢冷却水管-----离心脱水机------2.5米加长振动筛-----风冷成品料仓----采用：PLC控制

Ⅲ、作业物料：热熔胶

    产    量：200-300公斤/小时，注意事项：作业条件不同，产量稍有不同

二、机组配置

（一）300升高混机

1.300升高混机；电机：37/2KW 高低速启动

2.500升螺旋上料机；不锈钢材质，电机功率：1.5KW

（二）双螺杆喂料系统

1)双螺杆喂料机； 电机功率：1.5kw；“杰特或罗宾康”变频调速器；料斗加大

2）料斗里面加V型搅拌；电机功率：0.37KW，转速：1-2转/分钟

3）立式强制下压喂料，电机功率：1.1KW恒速

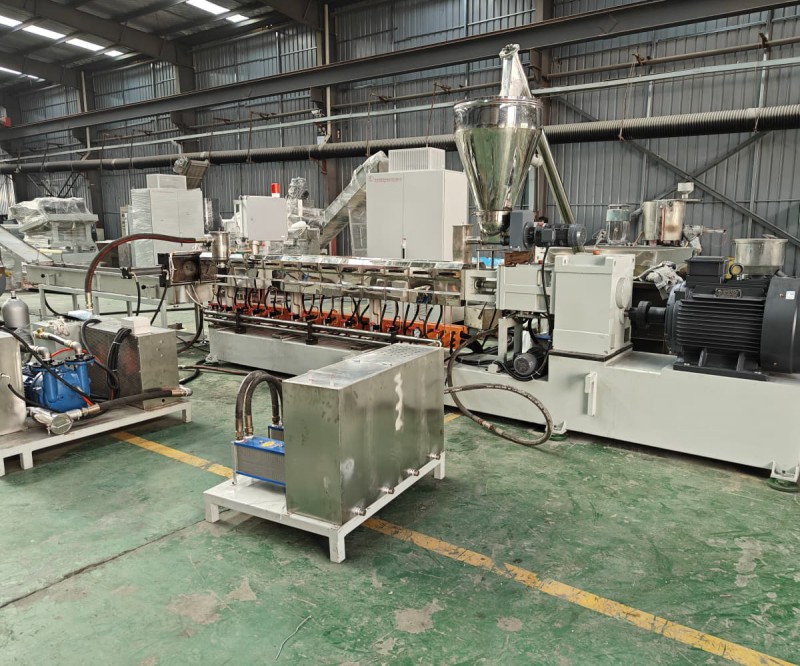

（三）JDL-65D双螺杆挤出机

    1、高扭矩减速箱高扭减速箱，减速及扭矩分配部分合为一体，结构紧凑；输出轴转速：600rpm；输入轴转速：1480rpm；滚针轴承选择日本“IKO”，轴承减速扭矩分配系统的径向轴承均为日本NSK轴承；齿轮采用优质合金材料，精度按ISO1328-1995圆柱齿轮精度制造，齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整，保证齿轮强度，齿向载荷均匀，强度高，噪音低，振动低；润滑油型号为：150#中负荷齿轮油（油品需客户自购）

2. 减速箱冷却系统；

1）减速箱冷却系统油泵功率：0.75kw；采用板式交换器一件，交换能力：3平方

3、主机

1）交流电机；功率：90kw；“蒙特”电机“三晶或罗宾康”变频调速器

4、螺杆:特殊螺杆

1）直径：φ62.4mm；长径比48:1；螺杆为积木式结构；分为输送螺块、混炼螺块、捏合螺块以及反旋螺块；螺杆组件串联式排列组合；

2）芯轴：采用高韧性、高抗弯、高强度的优质合金钢40CrNiMoA，调质硬度HB300-350；螺纹元件与芯轴为渐开线联接；强度高，承载负荷大，拆装组合方便；

3）螺纹元件材质为优质高速工具钢6542，高温真空淬火热处理；整体硬度：HRC60-64；螺杆元件通过加工中心制作，由曲面成型磨加工；

5、料筒

1）材质：45#钢为基体，∞内孔采用优质双合金整体衬套；共十二节，L=240mm/节，第一节筒体为进料筒体，第六节筒体为自然排气；第十节筒体为抽真空;其余筒体为闭口筒体；筒体采用软水冷却；

2）加热区段：进料区不加热，采用优质铸铝加热器。第：二三区加热功率加大

6、水冷却系统

1）水泵泵电机功率：0.75kw；自动控水电磁阀；手动阀用铜闸阀控制；加大水流量，

2）不锈钢冷却水箱，水箱里面带净化功能，板式热交换器2个,每个3平方

3）不锈钢水箱必须要放-30度防冻液（防冻液乙二醇）假如不按照规定放防冻液,会导  致铝制冷却器漏水,不在保修内
